Циклон ОТИ
цена от
35 210 руб.
Циклон ОТИ предназначается для очищения воздуха в производственных линиях и на предприятиях в цеху. Основная его функция заключается в улавливании зерновых отходов на производстве, занимающемся обработкой различных видов зерновых культур, а также в системах пневмотранспорта. Они не используются для очистки воздуха от пыли, частицы которой отличаются липкостью или волокнистой структурой. Уральский завод стальных конструкций в Тюмени занимается продажей готового оборудования, а также осуществляет производство по тех. требованиям заказчика.
Условия эксплуатации и основные характеристики
Циклон ОТИ может улавливать даже смешанные пылевые отходы, но для этого он должен быть спроектирован соответствующим образом с учетом характеристик и условий дальнейшего места применения. Чтобы конструкция соответствовала требованиям заказчика, специалисты завода УЗСК в Тюмени подготавливают индивидуальный чертеж, подбирают размеры и диаметры.
Циклон ОТИ имеет следующие технические характеристики:
- производительность в диапазоне 500 – 5200 м3/час;
- размер диаметра в пределах 300-1000 мм;
- высота 930-3100 мм;
- масса циклона ОТИ может достигать 155 кг;
- скорость, с которой входят отходы, составляет примерно 14 м/с;
- эффективность очистки 98%.
Циклоны этого типа, изготовление которых осуществляется на собственных производственных площадях завода УЗК, устойчивы к любым изменениям скорости, надежны, просты в использовании и долговечны. За счет устойчивости к изменению скорости входящего очищаемого воздуха, происходит изменение расхода среды, проходящей через циклон, в пределах +/-35%, что важно для работающих на переменном режиме систем.
Таблица технических характеристик
| Наименование | Производительность по воздуху м3/ч | D, мм | Н, мм | a х b, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ОТИ-300 | 500 | 300 | 930 | 135 х 68 | 15 |
| Циклон ОТИ-400 | 850 | 400 | 1240 | 180 х 90 | 25 |
| Циклон ОТИ-500 | 1300 | 500 | 1550 | 225 х 113 | 40 |
| Циклон ОТИ-600 | 1900 | 600 | 1860 | 270 х 135 | 55 |
| Циклон ОТИ-700 | 2600 | 700 | 2170 | 315 х 158 | 75 |
| Циклон ОТИ-800 | 3400 | 800 | 2480 | 360 х 180 | 100 |
| Циклон ОТИ-900 | 4200 | 900 | 2790 | 405 х 203 | 125 |
| Циклон ОТИ-1000 | 5200 | 1000 | 3100 | 450 х 225 | 155 |
Сфера применения циклонов
Циклоны ОТИ применяются для удаления из воздуха загрязнений средне и мелкодисперсных, которые состоят из неволокнистых твердых и не слипающихся частиц. Они используются:
- на мукомольных заводах;
- на зерноочистительных предприятиях;
- на различных предприятиях, где во время обработки материала выделяется большое количество органической пыли.
Их применяют как устройства для грубой очистки, а также устанавливают, как дополнительную ступень для групповой установки перед более мощным оборудованием с тканевыми или электростатическими фильтрами. Используется не только на зерноперерабатывающем, но и на пищевом производстве.

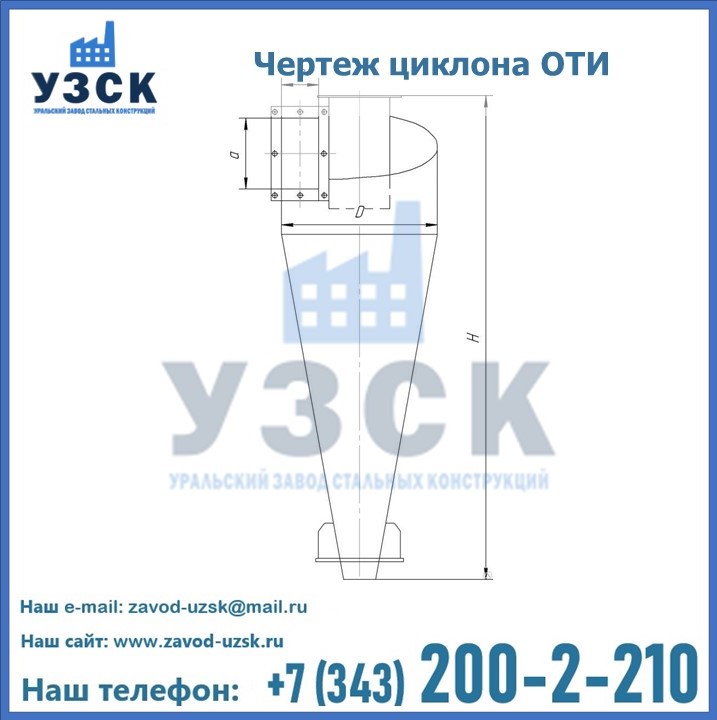

Принцип работы и комплектация устройства
Конструктивно циклон ОТИ состоит из следующих основных частей:
- корпуса;
- бункера для сбора отходов;
- патрубков.
Конструкция подбирается с учетом требований заказчика по индивидуальным чертежам. Работа циклона ОТИ заключается в том, что поток загрязненной среды направляется вентилятором в верхнюю часть корпуса, который сделан в форме цилиндра. Газ, поступая в камеру очищения через патрубок, направлен относительно главного вихря по касательной, за счет чего воздуху придается значительное ускорение. Высокая скорость потока и его круговое движение, создаваемое центробежной силой, отжимают твердые частицы, направляя их к стенкам. После этого мусор попадает в бункер, а очищенный воздух через специальный патрубок выходит наружу.
Заказать циклон ОТИ по цене производителя в Тюмени можно, оформив заявку на сайте УЗСК или по указанному в разделе «Контакты» телефону. Оптимальная стоимость продукции, которую предлагает наше предприятие, обусловлена наличием собственной производственной площади, на которой осуществляется изготовление оборудования. Так же мы занимаемся продажей готовых циклонов от ведущих производителей по выгодной цене, с гарантией качества и соответствия требованиям ТБ и ГОСТ.
