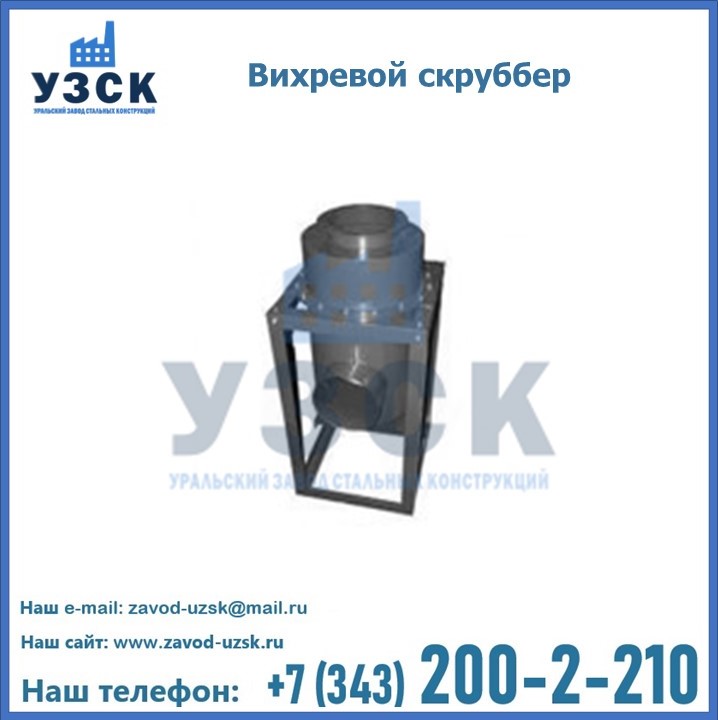

Вихревой скруббер типа ВС – разновидность оборудования, предназначенного для организации и упорядочивания теплообменных процессов. Представляет собой центробежно-барботажный аппарат, применяемый в качестве пылеуловителя (для «мокрого» способа очистки газовоздушных потоков от пыли), абсорбера, теплообменника контактного типа. В область применения данного устройства входят такие сферы промышленности в Тюмени, как химпром, пищепром, металлургия.

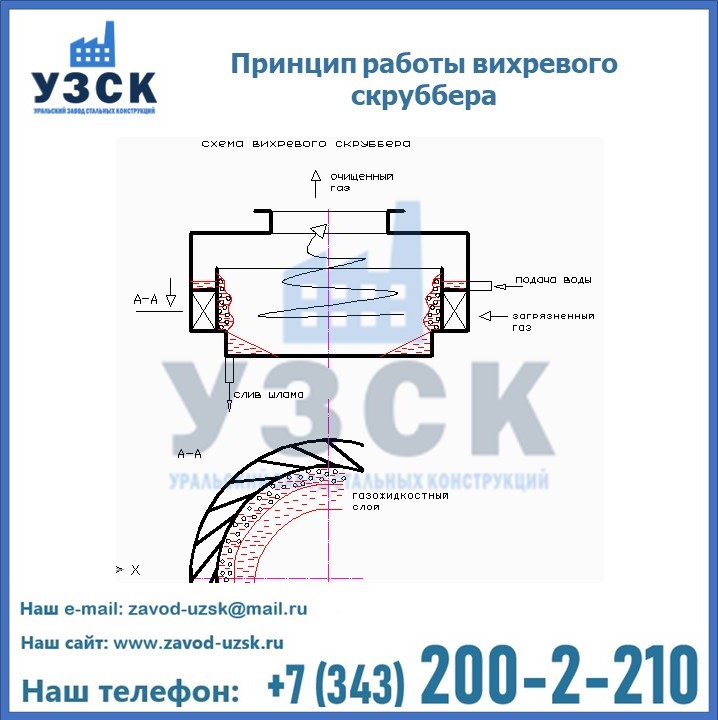

Конструкция и особенности строения вихревых скрубберов
Основными частями устройства являются лопастной завихритель и каплеуловитель. Конструкция фихревых скрубберов типа ВС включает в себя следующие элементы:
- патрубки и ввод потока газа;
- корпус, состоящий из нескольких цилиндров и конусов;
- конфузор и горловину;
- диффузор и сопло.
| типоразмер | производительность по газу, м3/ч | D, мм | H,мм |
|---|---|---|---|
| ВС-400 | 1500-2200 | 400 | 1340 |
| ВС-500 | 3100-3890 | 500 | 1732 |
| ВС-600 | 3890-5600 | 600 | 2000 |
| ВС-700 | 5600-7625 | 700 | 2220 |
| ВС-800 | 7625-9960 | 800 | 2462 |
| ВС-900 | 9960-12600 | 900 | 2754 |
| ВС-1000 | 12600-15560 | 1000 | 3004 |
| ВС-1200 | 15560-22410 | 1200 | 3557 |
| ВС-1400 | 22410-30500 | 1400 | 4107 |
| ВС-1600 | 30500-39840 | 1600 | 4607 |
| ВС-1800 | 39840-50420 | 1800 | 5208 |
| ВС-2000 | 50420-62245 | 2000 | 5758 |
Функциональные возможности и свойства вихревых скрубберов типа ВС
Благодаря вихревому скрубберу типа ВС появилась возможность повысить уровень очистки газовоздушных потоков от инородных частиц. Кроме того, такие аппараты обладают высокой скоростью осуществления очистки и максимальной производительностью за счет быстроты реакции в системе жидкости. Конструкционные особенности скрубберов позволяют уменьшать длину агрегата по необходимости (если это требуется исходя из специфики производственных условий). Помимо основной функции, вихревые скрубберы осуществляют эффективную очистку газ, даже в случае его сильной загрязненности. Устройства оборудованы таким образом, чтобы была возможность регулировки силового поля скруббера.
По сравнению с другим оборудованием такого же назначения, вихревые скрубберы обладают:
• более высокой эффективностью;
• меньшим гидравлическим сопротивлением (40–150 мм вод. ст.);
• меньшей металлоемкостью (в 5–10 раз);
• стабильностью и устойчивостью работы при изменении расходов газа и жидкости в широких диапазонах
- высоким уровнем эффективности и качества очистки газа мокрым способом, вне зависимости от вида и уровня загрязненности.
Сфера применения вихревых скрубберов типа ВС в Тюмени
Устройства данного типа применяются на предприятиях, где существует необходимость:
- очистки и фильтрации газовоздушных потоков мокрым способом, от твердых, жидких и газообразных примесей;
- охлаждения и конденсирования пара;
- проведения реакций химического плана.
Скрубберы применяются в таких областях, как химия, химические технологии, энергетика (ТЭЦ и котельные). Завод УЗСК предлагает купить готовые вихревые скрубберы типа ВС или заказать оборудование по индивидуальным чертежам. Мы выполняем разработку и производство различных циклонов на собственной производственной линии. Уральский Завод Стальных Конструкций в Тюмени гарантирует высокое качество вихревых скрубберов и прочего оборудования, при этом, на всю продукцию установлена оптимальная стоимость.
