Данное приспособление используется для очистки жидкого топлива (нефти, нефтепродуктов, дизельного топлива и масел). Фильтр ФП относится к категории технологических устройств, которые чаще всего применяются на нефтебазах, нефтехранилищах и автозаправочных станциях. Данный элемент фильтрует сырье на предварительном этапе. Как правило, устанавливаются фильтры прямоточные ФП, ФМДТ (для очистки дизельного топлива) на трубопроводных системах, транспортирующих нефть и нефтепродукты. УЗСК в Тюмени предлагает фильтры прямые ФП высокого качества в двух климатических исполнениях. Возможна поставка ФП/ФМДТ для регионов с умеренным климатом, а также для северных регионов с преобладанием низких температур.
Изготовление продукции осуществляется на основании разрешения Ростехнадзора РФ № РРС 00-24373 от 27.04.2007, в соответствие с ТУ 3689-030-10524112-2006.
Конструкционные особенности и основные технические параметры фильтров ФП
Конструкция прямых фильтров ФП включает в себя сварной корпус, крышку, пружину, прокладку и, непосредственно, фильтрующий элемент. Фильтрующий элемент размещается в корпусе и прижат, с помощью пружины, к крышке. В свою очередь, крышка фиксируется и удерживается в закрытом состоянии посредством двух откидных болтов либо гаек. Корпус и крышка фильтра выполняются герметичными. Ячейки в фильтрующем элементе имеют размер от 0,4 до 0,5 мм. В зависимости от диаметра труб в трубопроводной системе, определяются параметры условного прохода для фильтрующего устройства.

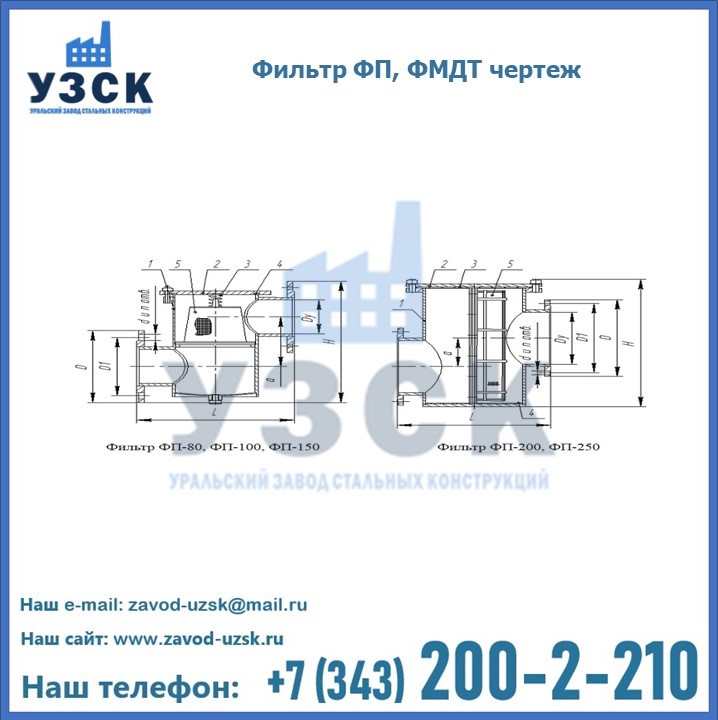

На чертеже изображены корпус (под 1), крышка (2), пружина (3), прокладка (4), фильтрующий элемент (5).
На АЗС, как правило, применяются фильтры ФП-80 и ФП-100, на нефтеперерабатывающих, нефтехимических предприятиях и нефтебазах чаще всего используют ФП-100, ФП-150, ФП -200 и ФП-250.
Уральский Завод Стальных Конструкций в Тюмени организует свою деятельность, отталкиваясь от пожеланий заказчиков, таким образом, чтобы сотрудничество было взаимовыгодным и приятным. У нас Вы можете купить фильтры прямые ФП высокого качества, недорого, в следующих материальных исполнениях:
— с корпусом из углеродистой стали;
— с корпусом из нержавеющей стали;
— с корпусом из углеродистой стали с применением антикоррозийного покрытия.
Расшифровка условного обозначения для фильтра прямого ФП/ФМДТ
На примере ФП-80 У1, ТУ 3689-030-10524112-2006:
- ФП — фильтр прямой
- 80-условный проход
- У1 — климатическое исполнение, для умеренного климата
Основные типоразмеры фильтров прямых ФП для очистки нефти
Наименование параметров | ФП-80 | ФП-100 | ФП-150 | ФП-200 | ФП-250 |
Условный проход DN | 80 | 100 | 150 | 200 | 250 |
Рабочее давление, кгс/см2; | 2,5 | ||||
Перепад высот, a, мм | 105 | 140 | 190 | 130 | 140 |
Габаритные размеры, мм, не более | |||||
длина L | 309 | 310 | 360 | 500 | 490 |
ширина | 185 | 205 | 260 | 340 | 435 |
высота H | 353 | 350 | 450 | 586 | 614 |
Присоединительные размеры, мм | |||||
D | 185 | 205 | 260 | 315 | 370 |
D1 | 150 | 170 | 225 | 280 | 335 |
d | 18 | ||||
n, шт. | 4 | 8 | 12 | ||
Масса, кг, не более | 10 | 17 | 26 | 82,5 | 110 |
Климатическое исполнение | У, УХЛ категория размещения 1 |

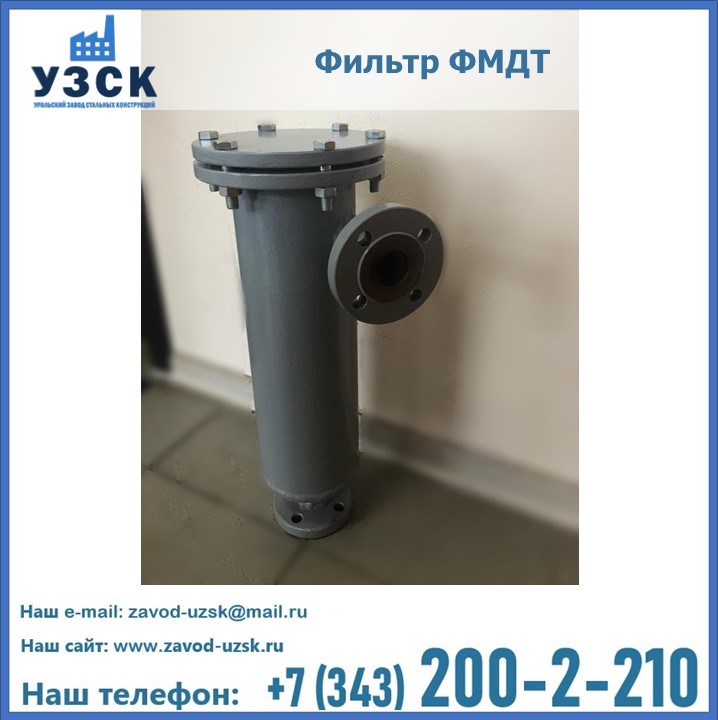

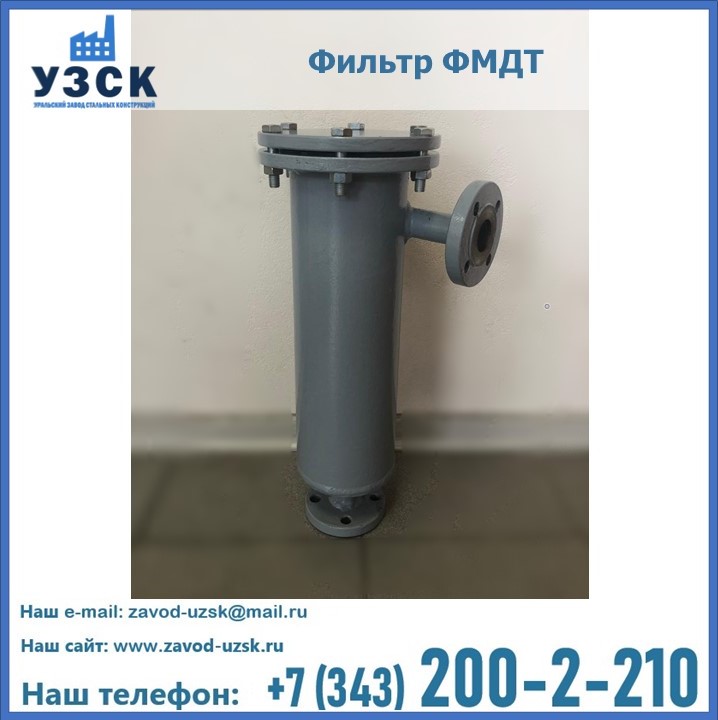

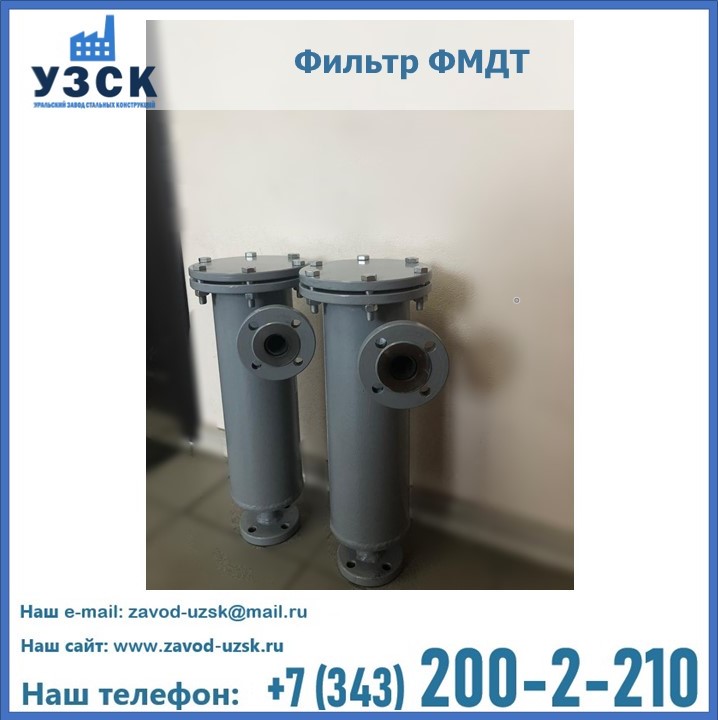

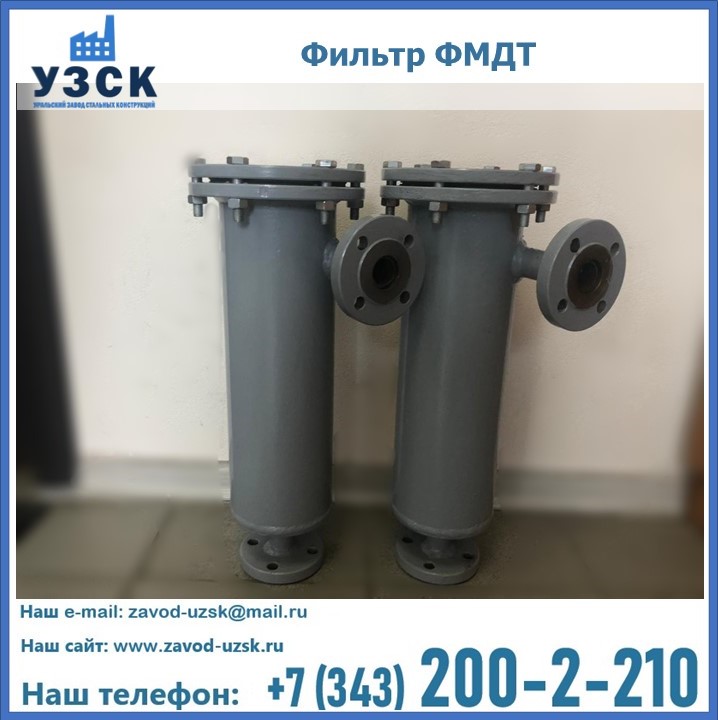

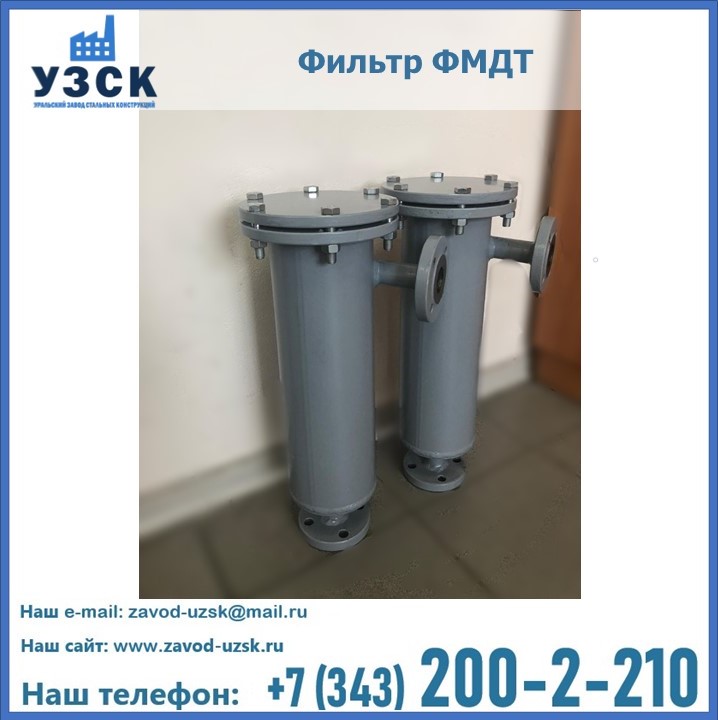

В конструкцию фильтра ФМДТ для очистки дизельного топлива также входят корпус крышка, крепления для крышки, герметичное уплотнение, входной штуцер или фланец (присоединяет фильтр к источнику стандартной трубой), выходной штуцер или фланец, кронштейн (крепит фильтр в пространстве).
В зависимости от уровня очистки, в корпусе размещены фильтрующие патроны:
— для предварительной (грубой) используется сетчатый;
— для тонкой очистки — полипропиленовый.

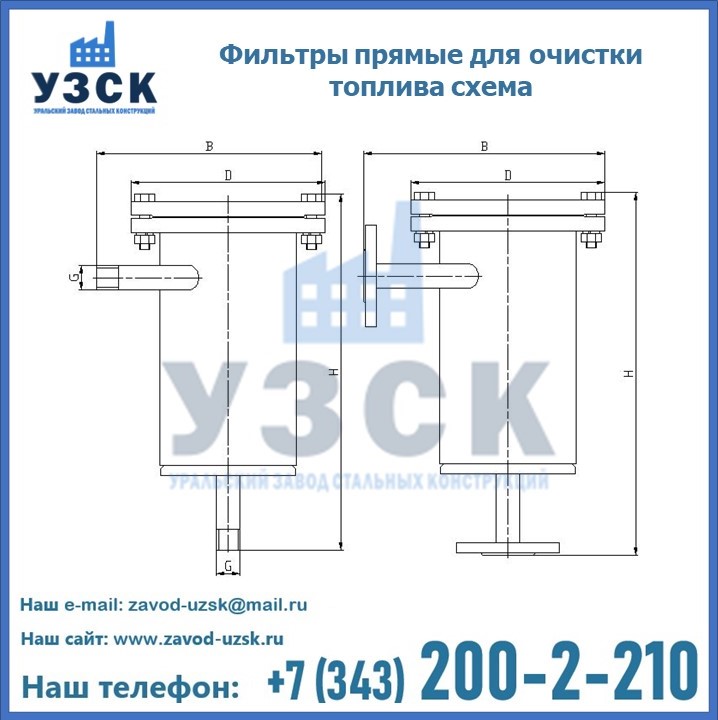

На чертеже изображены фильтры ФМДТ с видами присоединений:
- Слева – резьбовое
- Справа – фланцевое
Фильтр ФМДТ в поперечном разрезе:
Присоединительные размеры и основные технические параметры фильтров ФМДТ
Марка фильтра | Производительность, л/час | Высота, H, мм | Диаметр, D, мм | Ширина В, мм | Присоединит. размер, мм (дюйм) | Масса,М, кг |
ФМДТ-0,5 | До 500 | Ду=15 | ||||
ФМДТ-2Ф-С-П- | До 1000 | 750 | 220 | 260 | Ду=15 | 28 |
1/10 | Фланец | |||||
ФМДТ(СП)- | До 3000 | 720 | 180 | 240 | Ду=25 | 30 |
3/10 | ||||||
ФМДТ-С-2/10 | До 2000 | 750 | 160 | 220 | Ду=20 | 27 |
ФМДТ-П-4/10 | До 4000 | 750 | 180 | 240 | Ду=32 | 35 |
ФМДТ-П/5-6/10 | До 6000 | 1155 | 180 | 245 | Ду=40 | 28 |
ФМДТ-10 | До 10000 | Ду=50 |
Принцип работы прямых фильтров ФП, ФМДТ
Очистка нефти и нефтепродуктов в Тюмени, производимая фильтрами ФП, состоит из 3 основных стадий:
1 – под воздействием инерционных сил от основного потока сырья отделяются разнообразные примеси;
2 – часть инородных механических частиц отфильтровывается с помощью влияния центробежных сил;
3 – за счет фильтрующих перегородок, сырье механически очищается от остатков примесей, оставшихся после первых двух стадий очистки.
Следует знать, что большая часть загрязнений улавливается и отсекается от полезного сырья в процессе прохождения первых двух этапов очистки. Производительность очистки на 1 и 2 этапе составляет 90% от всего объема. Фильтрующий элемент, представляющий собой 3 стадию, очищает от оставшихся 10 % примесей. Благодаря такому распределению удается уменьшить грязевую нагрузку на патроны, а значит значительно увеличить их срок службы.
Что касается принципа действия фильтра для очистки дизельного топлива ФМДТ, то он достаточно прост. Сырье через входной штуцер поступает в фильтр (попадая в корпус через имеющееся между ним и фильтр-патроном пространством), затем проникает непосредственно в полость фильтр-патронов, где остаются все примеси и инородные частицы. После этого, освобожденное от механических загрязнений сырье, выводится из агрегата через выходной штуцер.
Область применения и функциональные возможности фильтров ФП/ФМДТ
Нефть и нефтепродукты (дизельное топливо, бензин, масло), которые планируется использовать в качестве сырья, для переработки, транспортировки, подачи в энергосистемы, требуют предварительной подготовки, а именно, фильтрации. Иными словами, практически любой технологический процесс, связанный с данным видом сырья, подразумевает отделение от технической жидкости различных примесей и инородных веществ. Одним из наиболее эффективных устройств, выполняющим такую функцию, считается фильтр прямой для очистки нефти ФП, ФМДТ. Этот элемент устанавливается на технологические трубопроводные системы, транспортирующие нефтепродукты, и предотвращает загрязнение сырья механическими примесями, образующимися при осуществлении сливо-наливных процедур.
Устройство отличается простотой установки, запуска в эксплуатацию, обслуживания и ремонта. Все вышеперечисленные операции не требует привлечения квалифицированного персонала. Монтируются фильтры к источнику с помощью гибких шлангов или стандартных труб.
Возможные неисправности фильтра ФП, ФМДТ и способы их устранения
Наименование неисправности | Вероятная причина | Метод устранения |
Наличие течи в соединениях | Недостаточное или неравномерное обжатие соединений крышки | Подтянуть болты крепления крышки к корпусу |
Снижение производительности | Понижено давление среды на входе в фильтр | Увеличить давление |
Забился фильтрующий патрон | Заменить фильтрующий патрон |
Производство и продажа фильтров ФП/ФМДТ в Тюмени
Фильтры очистки топлива ФП, производимые и поставляемые компанией «УЗСК», имеют все необходимые гарантии, подтверждающие долгосрочную, эффективную и бесперебойную службу. Фильтры ФП, ФМДТ рассчитана на эксплуатацию не менее 20 лет. Такой срок удается обеспечить благодаря использованию высокоэффективных технологий при производстве, наличию собственного конструкторского бюро и лаборатории неразрушающего контроля стальных изделий. Уральский Завод Стальных Конструкций в Тюмени предлагает широкий ассортимент стальной продукции, в том числе, прямых фильтров для очистки топлива ФП и ФМДТ, гибкую систему оплаты, изготовление оборудование по чертежам и техзаданиям клиента. Чтобы узнать более подробную информацию, стоимость фильтров и условия доставки, позвоните по указанным в разделе «Контакты» телефонам, или заполните форму онлайн-заявки на сайте.
Технические параметры и оптимальные условия эксплуатации фильтров прямых ФП, ФМДТ
Наименование параметров | ФП-80 | ФП-100 | ФП-150 | ФП-200 | ФП-250 | |
Условный проход DN | 80 | 100 | 150 | 200 | 250 | |
Рабочее давление, кгс/см2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | |
Перепад высот (а), мм | 105 | 140 | 190 | 130 | 140 | |
Габаритные размеры, мм, не более: — длина L — ширина — высота H |
309 185 353 |
310 205 350 |
360 260 450 |
500 340 586 |
490 435 614 | |
Присоединительные размеры, мм | D | 185 | 205 | 260 | 315 | 370 |
D1 | 150 | 170 | 225 | 280 | 335 | |
d | 18 | 18 | 18 | 18 | 18 | |
n, шт. | 4 | 4 | 8 | 8 | 12 | |
Масса, кг, не более | 10 | 17 | 26 | 82,5 | 110 |
